a. Mengetahui apa itu Sawtooth Generator
b. Mengetahui fungsi dari Sawtooth Generator
Alat
- Baterai
Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang digunakan untuk memberi daya pada perangkat listrik (sumber energi listrik). Spesifikasi dan Pinout Baterai - Input voltage: ac 100~240v / dc 10~30v
- Output voltage: dc 1~35v
- Max. Input current: dc 14a
- Charging current: 0.1~10a
- Discharging current: 0.1~1.0a
- Balance current: 1.5a/cell max
- Max. Discharging power: 15w
- Max. Charging power: ac 100w / dc 250w
- Jenis batre yg didukung: life, lilon, lipo 1~6s, lihv 1-6s, pb 1-12s, nimh, cd 1-16s
- Ukuran: 126x115x49mm
- Berat: 460gr
2. Osiloskop
Osiloskop adalah komponen elektronika yang mempunyai kemampuan menyimpan electron-elektron selama waktu yang tidak tertentu. Osiloskop
dilengkapi dengan tabung sinar katode. Peranti pemancar elektron
memproyeksikan sorotan elektron ke layar tabung sinar katode.
Spesifikasi:
Pinout:
Keterangan:
3. DC Voltmeter
Dc Voltmeter
Merupakan Merupakan
alat untuk mengukur tegangan pada suatu circuit. Dalam menggunakannya
kita memparalelkan voltmeter dengan rangkaian yang ingin diukur besar
tegangannya. Jika tegangan berupa tegangan DC maka pengalinya di set
pada bagian DC, dan jika AC maka diset pada bagian AC. Hasil pada layar
akan dikali dengan pengalinya terlebih dahulu, maka akan muncul nilai
tegangan pada rangkaian
Spesifikasi:
Pinout:
4. Sumber tegangan AC (Signal Gnerator)
Berfungsi sebagai sumber daya bagi sensor ataupun rangkaian.
Spesifikasi:
Input voltage: 5V-12V
Output voltage: 5V
Output Current: MAX 3A
Output power:15W
conversion efficiency: 96%
Output voltage: 5V
Output Current: MAX 3A
Output power:15W
conversion efficiency: 96%
5. Signal Generator
 |
| Gambar 8 |
Signal
Generator adalah alat ukur elektronik yang dapat membangkitkan
gelombang dalam bentuk sinus, persegi empat dan bentuk gelombang lainnya
sesuai dengan kebutuhan.
Bahan
1. Resistor
Resistor
adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau
hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus
listrik dalam suatu rangkaian Elektronika (V=I R). Jenis Resistor yang digunakan disini adalah Fixed Resistor, dimana merupakan resistor dengan nilai tetap terdiri
dari film tipis karbon yang diendapkan subtrat isolator kemudian
dipotong berbentuk spiral. Keuntungan jenis fixed resistor ini dapat
menghasilkan resistor dengan toleransi yang lebih rendah.
Spesifikasi
.jpeg)
2. kapasitor
Nilai kapasitor (104J) : 10 * 10^4 pF = 10^5 pF = 100nF; toleransi 5% = ± 95nF sampai 105nF
Kapasitor adalah komponen elektronika pasif yang dapat menyimpan muatan listrik dalam waktu sementara.
Cara menghitung nilai kapasitor :
1. Masukan 2 angka pertama langsung untuk nilai kapasitor.
2. Angka ke-3 berfungsi sebagai perpangkatan (10^n) nilai kapasitor.
3. Satuan kapasitor dalam piko farad.
4. Huruf terakhir menyatakan nilai toleransi dari kapasitor.
Daftar nilai toleransi kapasitor :
B = 0.10pF
C = 0.25pF
D = 0.5pF
E = 0.5%
F = 1%
G = 2%
H = 3%
J = 5%
K = 10%
M = 20%
Z = + 80% dan -20%
Kapasitor adalah komponen elektronika pasif yang dapat menyimpan muatan listrik dalam waktu sementara.
Cara menghitung nilai kapasitor :
1. Masukan 2 angka pertama langsung untuk nilai kapasitor.
2. Angka ke-3 berfungsi sebagai perpangkatan (10^n) nilai kapasitor.
3. Satuan kapasitor dalam piko farad.
4. Huruf terakhir menyatakan nilai toleransi dari kapasitor.
Daftar nilai toleransi kapasitor :
B = 0.10pF
C = 0.25pF
D = 0.5pF
E = 0.5%
F = 1%
G = 2%
H = 3%
J = 5%
K = 10%
M = 20%
Z = + 80% dan -20%
Spesifikasi
.jpeg)
3.OP-AMP IC LM741
Op-amp adalah satu dari salah
satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal
listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor
dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga
memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada
rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau
Operational Amplifier sering disebut juga dengan Penguat Operasional.
Konfigurasi PIN LM741
Spesifikasi:
Operational Amplifier
Operational
Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu
dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik.
Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan
Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya
untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi
yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier
sering disebut juga dengan Penguat Operasional.
Op-Amp
umumnya dikemas dalam bentuk IC, sebuah IC Op-Amp dapat terdiri dari
hanya 1 (satu) rangkaian Op-Amp atau bisa juga terdiri dari beberapa
rangkaian Op-Amp. Jumlah rangkaian Op-Amp dalam satu kemasan IC dapat
dibedakan menjadi Single Op-Amp, dual Op-Amp dan Quad Op-Amp. Ada juga
IC yang didalamnya terdapat rangkaian Op-Amp disamping rangkaian utama
lainnya.
Sebuah
rangkaian Op-Amp memiliki dua input (masukan) yaitu satu Input
Inverting dan satu Input Non-inverting serta memiliki satu Output
(keluaran). Sebuah Op-Amp juga memiliki dua koneksi catu daya yaitu satu
untuk catu daya positif dan satu lagi untuk catu daya negatif. Bentuk
Simbol Op-Amp adalah Segitiga dengan garis-garis Input, Output dan Catu
dayanya seperti pada gambar dibawah ini. Salah satu tipe IC Op-Amp yang
populer adalah IC741.
Sawtooth Generator

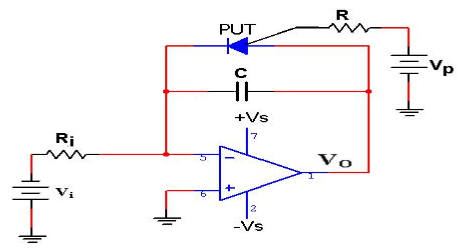

Rangkaian
pembangkit gelombang gigigergaji (Sawtooth Generator) seperti gambar 9
jika –Vi maka akan menghasilkan gelombang output (Vo= Vp) gigigergaji
positif seperti gambar 10.
 |
| Gambar 9 |
 |
| Gambar 10 |
dimana t=T dan Vo=Vp
atau
Cara menghitung nilai resistor:
Tabel warna
Contoh :
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.
Gambar rangkaian
 | |||
| Rangkaian |
 |

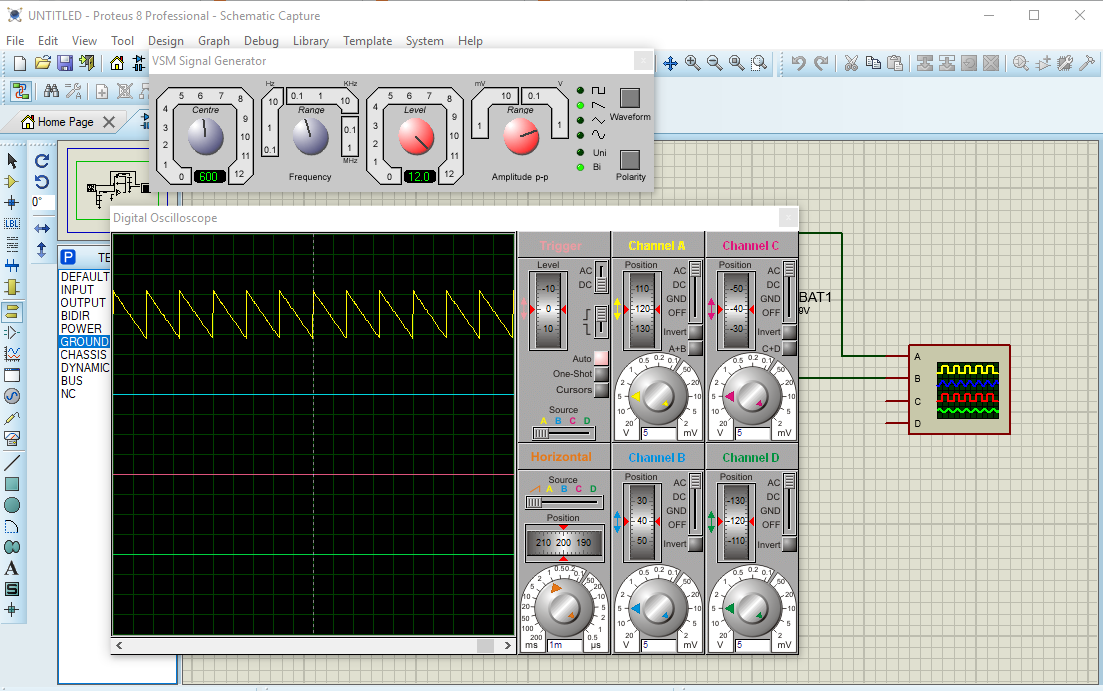

| Gelombang |
Prinsip Kerja
Rangkaian
sawtooth generator (generator gigi gergaji) yang dikendalikan PUT
ditunjukkan pada gambar di bawah. Ketika daya pertama kali diterapkan,
programmable transistor unijunction (PUT) mati. Kapasitor C mulai
mengisi daya dan tegangan output naik. Ini berlanjut sampai tegangan
output (yang juga merupakan tegangan anoda PUT) sekitar 0,7 V di atas
input kontrol (tegangan gerbang). PUT diaktifkan. Kapasitor C dihubung
singkat melalui PUT dan, oleh karena itu, kapasitor segera dikeluarkan
melalui PUT. Tegangan output, yang sama dengan tegangan yang melintasi
kapasitor, jatuh. Ketika arus melalui PUT jatuh di bawah IH induknya,
arus akan padam dan siklus berulang. Ketika PUT mati, sekitar 1 V
biasanya tertinggal pada kapasitor.
